商場日常工作是需要根據價格在不同促銷時段而不同的話需要商場雇員不斷地在各種商品的貨架上更換價格及信息標簽，對于大型的商場來說這一項日常的工作不僅僅需要消耗相對一部分的員工也會到時標價跟信息標簽因?yàn)槭止さ膯栴}出現信息不對稱不一致的問題，而借助子貨架標簽（ESL）技術，大大的提升了商場的工作效率，也意味著這項工作正被轉移到線上完成



電子貨架標簽?zāi)軌蛱娲虉鲋忻恐苌踔撩刻煨枰鼡Q的紙質標簽，減少不必要的工作量及增加價格產品信息的準確性，可以說是一項廣受歡迎技術及因?yàn)槠浔憷远杆籴绕鸬男录夹g(shù)，

ESL技術極大程度避免的實物產品的價格信息與收銀機的信息不對稱，同時也方便商場對產品價格的靈活改動，而它另一個長期的功能是可以讓商場根據促銷活動和具體客戶的購賣記錄提供為其定制價格的功能，比如某客戶每周都要購買一箱牛奶，商場可以根據該客戶的購賣記錄為其制定訂購計劃，增加客戶的購物體驗。

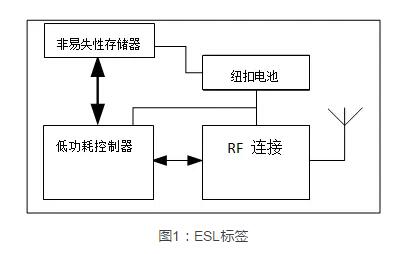

結構最簡單的ESL由一個LCD或電子、RF模塊、墨水顯示屏、配套處理器、紐扣電池和低引腳數存儲器（易失性和非易失性存儲器）構成。可以根據需求功能的不同，將所需要的價格走向，購買走向和當前庫存信息存儲在ESL中，待一天結束刷新中央服務器的數據。如果要實現用一顆小紐扣電池供電并維持?jǐn)?shù)幾年的工作機能需要讓整個系統使用一個低功耗控制器和存儲器。基于內置的連接選項（通常是BLE或Wi-Fi），板載存儲器可兼作協議棧存儲空間，繞過商場的中央服務器，直接連接用戶手機。







大部分ESL會采用低端無線控制器，如如德州儀器的WIFI+Zigbee SoC（CC253X系列），這是基于成本及續航能力的要求，控制器同時兼處理和連接單元，并包含一個電子墨水顯示屏、閃存以及用于創建和轉發協議包的板載RAM。一般內存用于存儲引導代碼，這些代碼的容量不會超過數個MB字節。也因?yàn)槿绱耍@些設備比較不需要用到外置存儲，除非需要更豐富的功能。



而對于應用廣泛的電子貨架標簽來說8KB － 32KB的板載RAM用于臨時存儲代碼執行空間，以及存儲用于形成在下次上傳至服務器時所使用協議包的數據。板載RAM限制了設備中形成的數據包的大小，是需要一個外置RAM。系統的大部分電能用于建立基站連接。一旦建立連接后，為了優化功耗，系統應能上傳協議棧所允許的最大數據包，而且理想的情況是，不應受到系統中可用存儲空間的限制。



使用一個外置RAM是要比使用一個內置大容量RAM的控制器來的更加簡單，在成本上也更更劃算些，由于大多數的控制器引腳有限制，如果可以通過SPI接口來配置內存RAM,就相對更有利，這樣子不影響系統總的功率預，也同樣支持低功率。下表對比了一個連接控制器和一個外置存儲器的功耗。

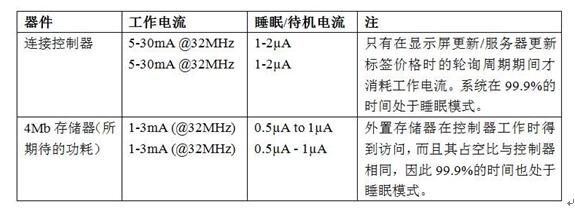

                                                                       圖2：連接控制器和外置存儲器的功耗對比

Density	Part Number	Vcc(V)	Speed(MHz)	Bus Modes	Temp.	Package	Packing	Status	PDF下載
64Mbit	RS6404LSQL	1.8	20	SPI,QPI	-25℃ to 85℃	8-SOIC	Tube	MP	暫無
64Mbit	IPS6404LSQ	3.0	20	SPI,QPI	-25℃ to 85℃	8-SOIC	Tube	MP	暫無
64Mbit	RS6404LSQ	3.0	20	SPI,QPI	-25℃ to 85℃	8-SOIC	Tube	MP	暫無
64Mbit	IPS6404LSQL	1.8	20	SPI,QPI	-25℃ to 85℃	8-SOIC	Tube	MP	暫無
32Mbit	RS3204JSQI T	1.8	20	SPI,QPI	-40℃ to 85℃	8-SOIC	T&R	MP	暫無
32Mbit	IPS3204JSQ	1.8	20	SPI,QPI	0℃ to 85℃	8-SOIC	Tube	MP	暫無
32Mbit	RS3204JSQT	1.8	20	SPI,QPI	-25℃ to 85℃	8-SOIC	T&R	MP	暫無
32Mbit	RS3204JSQCT	1.8	20	SPI,QPI	0℃ to 85℃	8-SOIC	T&R	MP	暫無
32Mbit	RS3204JSQI	1.8	20	SPI,QPI	-40℃ to 85℃	8-SOIC	Tube	MP	暫無
32Mbit	RS3204JSQ	1.8	20	SPI,QPI	-25℃ to 85℃	8-SOIC	Tube	MP	暫無
32Mbit	RS3204JSQC	1.8	20	SPI,QPI	0℃ to 85℃	8-SOIC	Tube	MP	暫無


                                                                              圖3：我司對應產品型號


本文關鍵詞：電子貨架標簽（ESL）    外置SRAM存儲器
