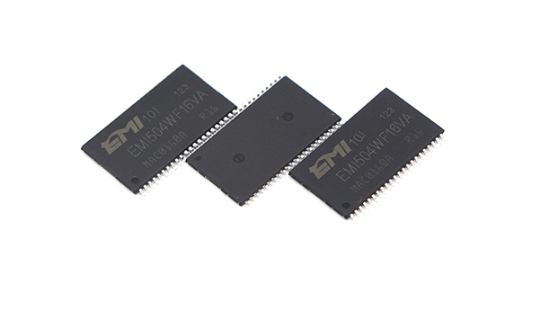

一、EMI高速異步Async SRAM概述
SRAM（靜態隨機存取存儲器）通常以8bit或16bit的數據位寬進行數據交換。在性能參數上，主流的異步SRAM典型訪問時間可達10ns級別，供電電壓則覆蓋1.8V、3.3V及5V等多種規格，以適應不同功耗要求的嵌入式場景。目前業界常用的最大容量可達32Mb，部分高端型號還集成了ECC校驗功能以保障數據可靠性，并支持突發模式以提高數據傳輸效率。
異步SRAM（Async SRAM）是一種較為傳統但生命力極強的存儲器類型。它最顯著的特征在于其運作完全獨立于計算機或處理器系統的外部時鐘。這種“自給自足”的工作方式，使其在特定領域，尤其是作為二級緩存（Level 2 Cache）的應用中，展現出了極高的穩定性和信號完整性。
當系統需要讀取數據時，控制器只需提供穩定的地址信號并拉低片選和輸出使能。異步SRAM內部的組合邏輯電路會立即對地址變化做出反應，經過一個固定的訪問時間（如10ns）后，數據便穩定出現在數據總線上。這種工作模式帶來一個顯著優勢：極低的訪問延遲。因為沒有時鐘同步環節，也就沒有了等待時鐘對齊所造成的潛伏期。這對于需要快速隨機訪問的二級緩存以及需要處理突發不規則信號的EMI環境而言，是非常寶貴的特性。
二、EMI高速異步Async SRAM的架構原理
1.6T存儲單元
Async SRAM的核心存儲單元采用經典的6晶體管（6T）結構。這六個晶體管通過精心布線，構成了一對交叉耦合的反相器，形成一個雙穩態鎖存電路。
EMI高速異步Async SRAM工作機制：這種鎖存電路類似于一個電子蹺蹺板，只要維持供電，它就能無期限地穩定保持在“0”或“1”的狀態，無需像DRAM那樣通過刷新電容來維持數據。
EMI高速異步Async SRAM性能代價：這種高速度和高穩定性的代價是集成度較低。相比僅需一個晶體管和一個電容的DRAM單元，6T結構占用更大的芯片面積，這也直接導致了SRAM成本遠高于DRAM。
2.二維陣列與地址解碼
為了高效組織這些海量的6T單元，異步SRAM內部采用了二維陣列架構。
尋址邏輯：當EMI高速異步Async SRAM外部控制器發起訪問請求時，地址信號被同時送入行地址解碼器和列地址解碼器。例如，在一個64×8容量的SRAM架構中，行解碼器負責將6位地址翻譯成64條字線（Word Line）中的一條，選中特定的行；隨后，列解碼器通過列選擇線（Bit Line）精確定位到具體的存儲單元。
數據流動：一旦行列交叉點被鎖定，該存儲單元中的數據便會通過靈敏放大器放大，并經由I/O緩沖器輸出。整個讀寫過程完全由片內的控制邏輯協調，每一步操作都由外部輸入的讀寫指令（如片選信號CE、寫使能信號WE）直接觸發，無需等待下一個時鐘邊沿。
三、為何在推薦EMI高速異步Async SRAM
英尚微電子代理的EMI高速Async SRAM異步接口對輸入信號上的毛刺和噪聲具有更強的容忍度。只要地址和控制信號滿足建立保持時間，器件就能可靠工作，這使得它在電源噪聲較大的工業控制或汽車電子應用中表現優異。在系統設計中，英尚的異步SRAM提供了類似“即插即用”的體驗。工程師無需像配置同步SRAM那樣反復調整時鐘相位和延遲鎖定環（DLL）設置，從而降低了硬件調試的復雜度。如果您有Async SRAM產品的需求，請聯系英尚微。
